Практичні тести НШ-10 та НШ-14 на ЮМЗ-6 і рекомендації щодо вибору насоса для ГПК

Нещодавно до нас звернувся знайомий механік Володимир Петрович з цікавим питанням: «Ставлю ГПК на ЮМЗ-6Л. Що краще взяти: НШ-10 або доплатити за НШ-14?»

За останні три роки ми спеціально провели декілька детальних практичних тестів цих насосів на різній техніці та в різних умовах експлуатації. Результати виявилися багато в чому несподіваними та зруйнували ряд усталених міфів. Отже, в яких випадках НШ-10 справляється на відмінно та є економічно виправданим, а коли без НШ-14 просто не обійтися.

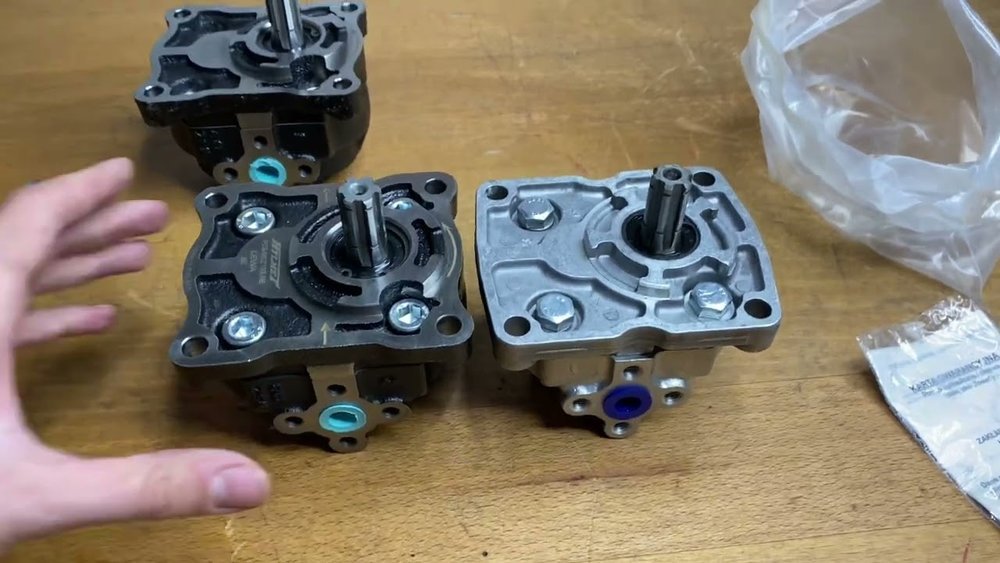

Технічні відмінності НШ-10 і НШ-14

Почнемо з технічних основ, без розуміння яких складно зробити правильний вибір. Насос НШ-10 має робочий об’єм 10 см3, НШ-14 відповідно 14 см3. Здавалося б, різниця всього в 4 см3 – дрібниця, але в реальній експлуатації ці 4 зайвих кубічних сантиметри можуть грати вагому роль у продуктивності системи.

Продуктивність НШ-10 становить 21 л/хв при номінальній частоті обертання 2400 об/хв. НШ-14 видає 29,4 л/хв при тих же обертах двигуна, що на 40% більше!

Для розуміння масштабу різниці: якщо гідропідсилювач керма з НШ-10 повертає колеса від упору до упору за 4,2 секунди, то з НШ-14 та ж операція займе усього 3,0 секунди. У польових умовах при роботі з навісними знаряддями це може бути суттєво.

Робочий тиск в обох насосів ідентичний: 16 МПа номінальний, 21 МПа максимально допустимий. Частота обертання приводного валу теж однакова: до 2400 об/хв номінальних, до 3600 об/хв максимально.

А ось споживана потужність помітно відрізняється: НШ-10 споживає до 8,6 кВт, НШ-14 – до 12 кВт. Для потужних тракторів ця різниця несуттєва, але на малій техніці вже може позначитися на загальній продуктивності. Тому вибираючи насос НШ-10 для ГПК конкретного трактора, важливо розуміти його обмеження по продуктивності, особливо при роботі з протяжними гідравлічними лініями або додатковими споживачами.

Практичні випробування: НШ-10 проти НШ-14 на ЮМЗ-6

Щоб отримати об’єктивні дані, ми вирішили провести порівняльний тест в реальних умовах експлуатації, взявши два абсолютно ідентичних ЮМЗ-6Л 1995 року випуску з приблизно однаковим пробігом і технічним станом.

На перший трактор встановили НШ-10Д-ЗЛ, на другий – НШ-14Г-ЗЛ лівого обертання. Умови експлуатації були максимально однакові: ті ж поля, ті ж агротехнічні операції, працював один і той же досвідчений механізатор.

Тестування у стандартній комплектації гідропідсилювача керма

Перша серія випробувань проводилася на стандартній комплектації ЮМЗ без додаткової гідравліки. Довжина гідравлічних ліній від насоса до силових циліндрів ГПК становила близько 1,5 метрів (типово для серійної конструкції). У цих умовах НШ-10 показав себе чудово. Кермо крутилося легко і плавно, реакція на команди миттєва, ніяких нарікань від механізатора не надходило. Зусилля на кермовому колесі мінімальне при будь-яких режимах роботи двигуна.

Ми провели виміри часу повороту коліс від крайнього лівого до крайнього правого положення:

• НШ-10: 4,2 секунди при 1800 об/хв двигуна.
• НШ-14: 3,1 секунди при тих же обертах.

У наших тестах насос НШ-10 продемонстрував стабільну роботу при стандартній комплектації ГПК без підключення додаткових споживачів гідравлічної потужності.

Робота з додатковою гідравлікою

А ось тут почалося найцікавіше і показове. До системи гідропідсилення ми підключили додатковий двоштокний гідроциліндр фронтального навантажувача НУН-05. Загальна довжина гідравлічних ліній зросла до 4,5 метрів і з’явився потужний додатковий споживач масла.

• НШ-10 відразу показав свої обмеження. Кермо стало помітно важчим, особливо на малих обертах двигуна (1200-1400 об/хв). При одночасній роботі навантажувача ГПК практично відключався бо не вистачало продуктивності насоса для забезпечення двох споживачів.
• Ш-14 впорався з таким навантаженням впевнено і без компромісів. Кермо залишилося легким за будь-яких режимів роботи двигуна. Одночасна робота гідропідсилювача керма і фронтального навантажувача проходила без взаємного впливу (продуктивності 29,4 л/хв вистачало з запасом).

Економічний аналіз з повною вартістю володіння за 5 років

Тепер перейдемо до економічної сторони питання, яка не менш важлива, ніж технічні характеристики. НШ-10 коштує 2500-3200 гривень залежно від виробника і постачальника. НШ-14 помітно дорожче – 3500-4200 гривень. Початкова різниця становить близько 1000 гривень.

При середньому річному навантаженні 400 мотогодин (типово для приватних господарств) і заявленому ресурсі 2000 мотогодин, заміну насосів доведеться проводити кожні 5 років.

Якщо НШ-10 працює на межі своїх можливостей (довгі гідролінії, додаткові споживачі, часта робота на низьких обертах), його фактичний ресурс може знизитися до 1200-1500 мотогодин замість заявлених 2000, що означає частіші заміни (кожні 3-4 роки замість п’яти). Додаткові витрати на позапланову заміну можуть скласти 3000-3500 гривень за 5-річний період.

У підсумку, уявна економія в 1000 гривень може обернутися додатковими витратами 5000-7000 гривень за той самий період.

Практичні рекомендації щодо вибору шестеренчастого насоса для конкретних умов

На основі результатів випробувань та економічних розрахунків можна надати чіткі рекомендації щодо вибору між НШ-10 та НШ-14 для різних умов експлуатації.

Коли достатньо НШ-10

НШ-10 є оптимальним у таких випадках:

• Стандартна комплектація ГПК без додаткових гідравлічних споживачів.
• Короткі гідравлічні лінії (до 2,5 метрів сумарна довжина).
• Бюджет сильно обмежений, економія на початковій покупці є досить важливою.
• Робота переважно на номінальних або високих обертах двигуна (1800+ об/хв).

Коли обов’язково потрібен НШ-14

НШ-14 стає необхідністю у випадках:

• Планується підключення додаткової гідравліки (навантажувач, маніпулятор, додаткові розподільники).
• Протяжні гідравлічні лінії (понад 3,5 метри).
• Часта робота на знижених обертах двигуна (менше ніж 1500 об/хв).
• Вимоги до максимальної швидкості повороту (вантажні роботи, транспортні операції).

І остання рекомендація з практичного досвіду: якщо сумніваєтеся у виборі між НШ-10 і НШ-14, краще взяти більш продуктивний. Запас продуктивності ніколи не завадить, а робота на межі можливостей завжди скорочує ресурс.

Надійний насос НШ-10 може бути оптимальним вибором для більшості стандартних застосувань, але НШ-14 дає більше можливостей для розвитку та модернізації гідравлічної системи трактора в майбутньому.
